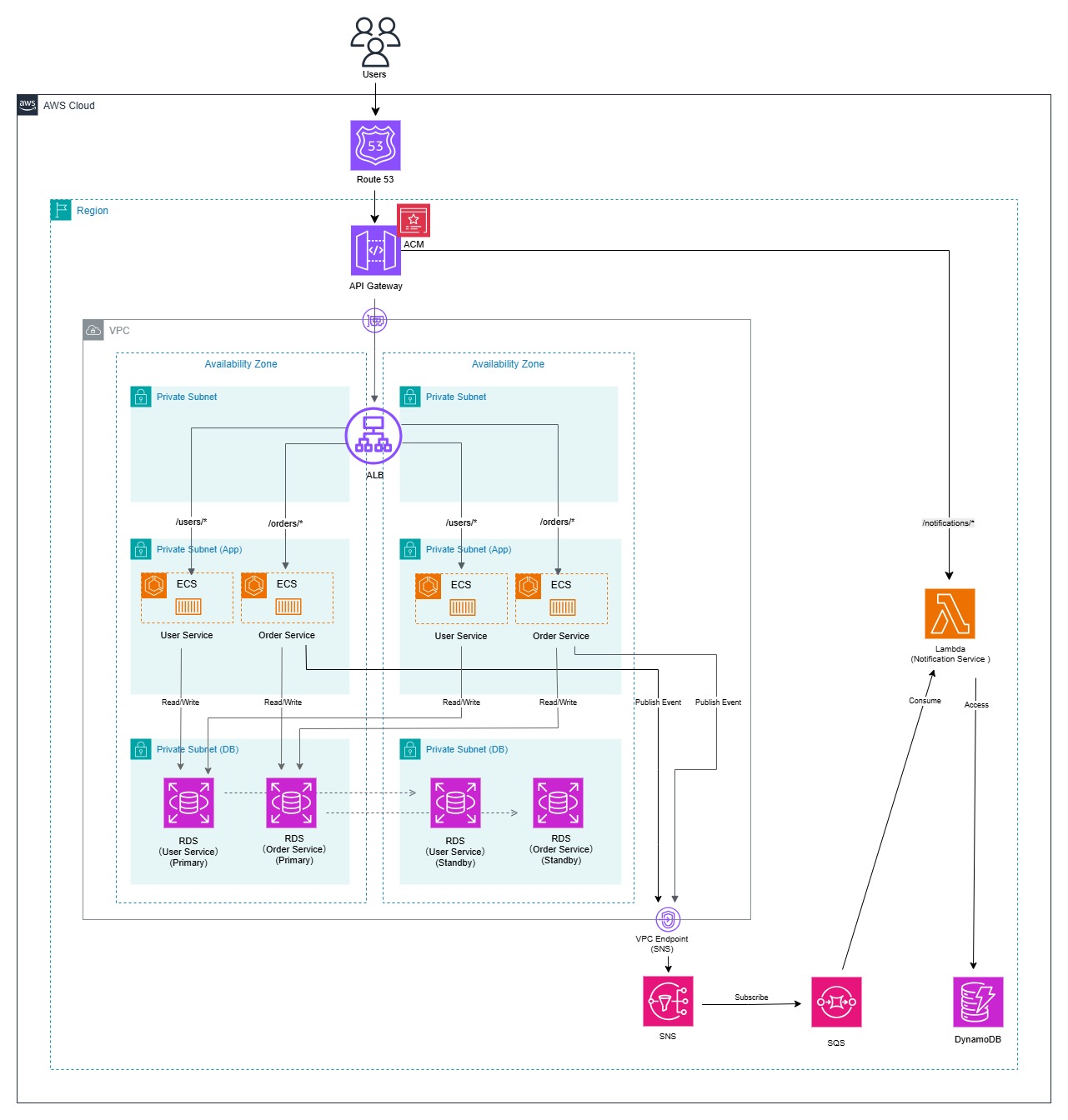

| 全体構成 | マイクロサービス設計パターンを採用した高可用性システムです。3つの独立したサービス(User Service、Order Service、Notification Service)が協調して動作します。 |
| グローバルサービス | Route 53（DNS解決） |
| リクエスト処理 | API Gateway（パスごとのエンドポイント設定） |
| 負荷分散 Private Subnet | 内部ALB（負荷分散、パスベースルーティング） |
| User Service Private Subnet(App） | ECS × 2(各AZに配置) |
| Order Service Private Subnet(App） | ECS × 2(各AZに配置) |
| Notification Service リージョンサービス | SNS（イベント受信） SQS（メッセージ処理） Lambda（非同期で通知配信） Notification Service専用 DynamoDB（通知履歴） |
| データベース Private Subnet(DB)(RDS：各AZに配置) | User Service専用 RDS(Primary): 書込・読取 User Service専用 RDS(Standby): F/O用 Order Service専用 RDS(Primary): 書込・読取 Order Service専用 RDS(Standby): F/O用 |
