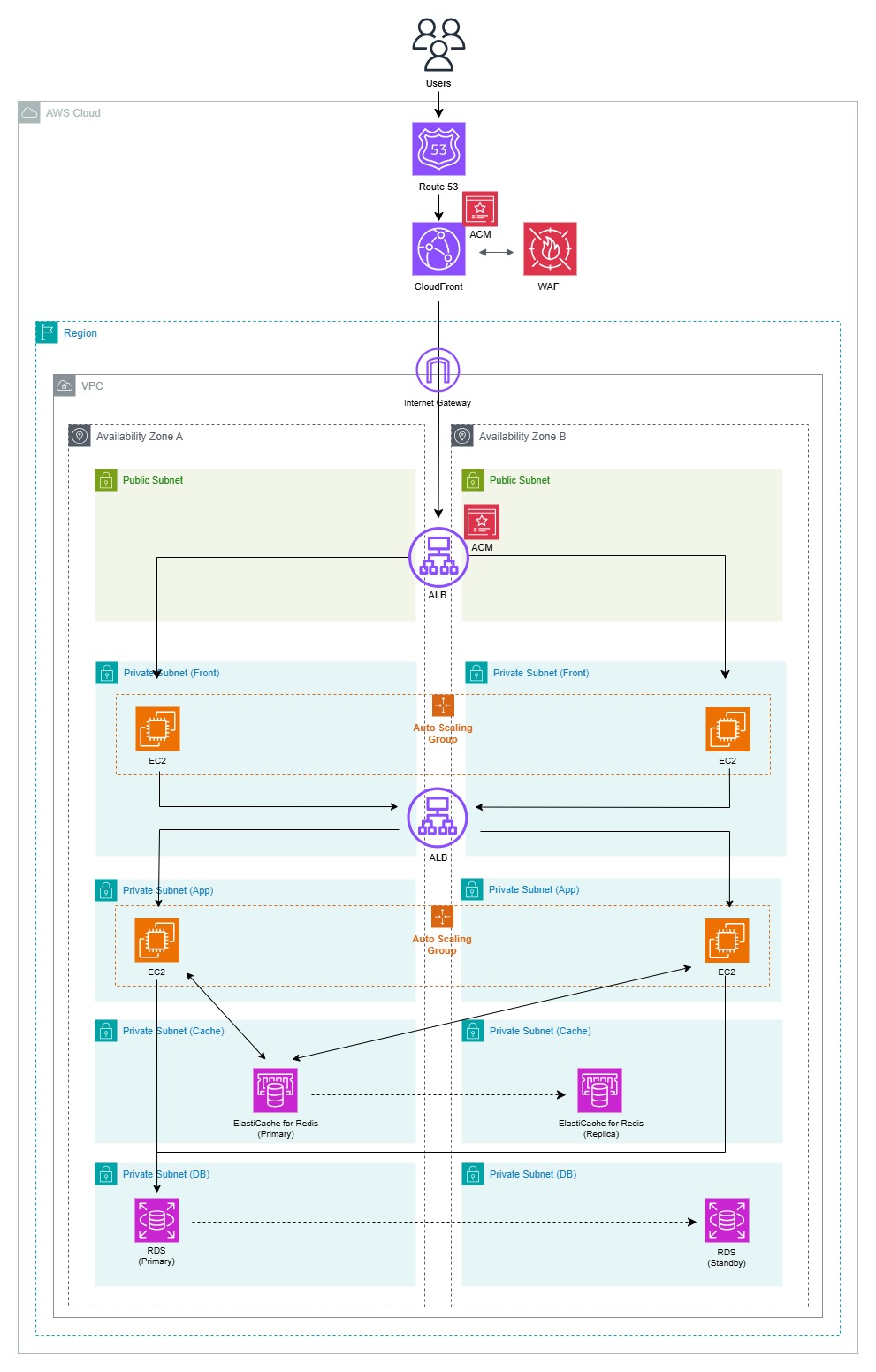

EC2+RDSの構成
| 全体構成 | AWS上に構築された高可用性を持つマルチAZ構成の三層Webアプリケーション（EC2+RDS） |
| グローバルサービス | Route 53（DNS解決） CloudFront（CDN、コンテンツ配信） WAF（ファイアウォール） ACM（HTTPS終端） |
| 負荷分散（プレゼンテーション層） Public Subnet（各AZに配置） | ALB（負荷分散） ACM（HTTPS終端） |
| プレゼンテーション層 Private Subnet(Front)(各AZに配置) | EC2 × 2(各AZに配置) Auto Scaling Groupで管理 |
| 負荷分散（アプリケーション層） Private Subnet(Front)(各AZに配置) | 内部ALB（負荷分散） |
| アプリケーション層 Private Subnet(App)(各AZに配置) | EC2 × 2(各AZに配置) Auto Scaling Groupで管理 |
| キャッシュ Private Subnet(Cache)(各AZに配置) | ElastiCache for Redis(Primary): 書込・読取 ElastiCache for Redis(Replica): F/O用 |
| データ層 Private Subnet(DB)(各AZに配置) | RDS(Primary): 書込・読取 RDS(Standby): F/O用 |

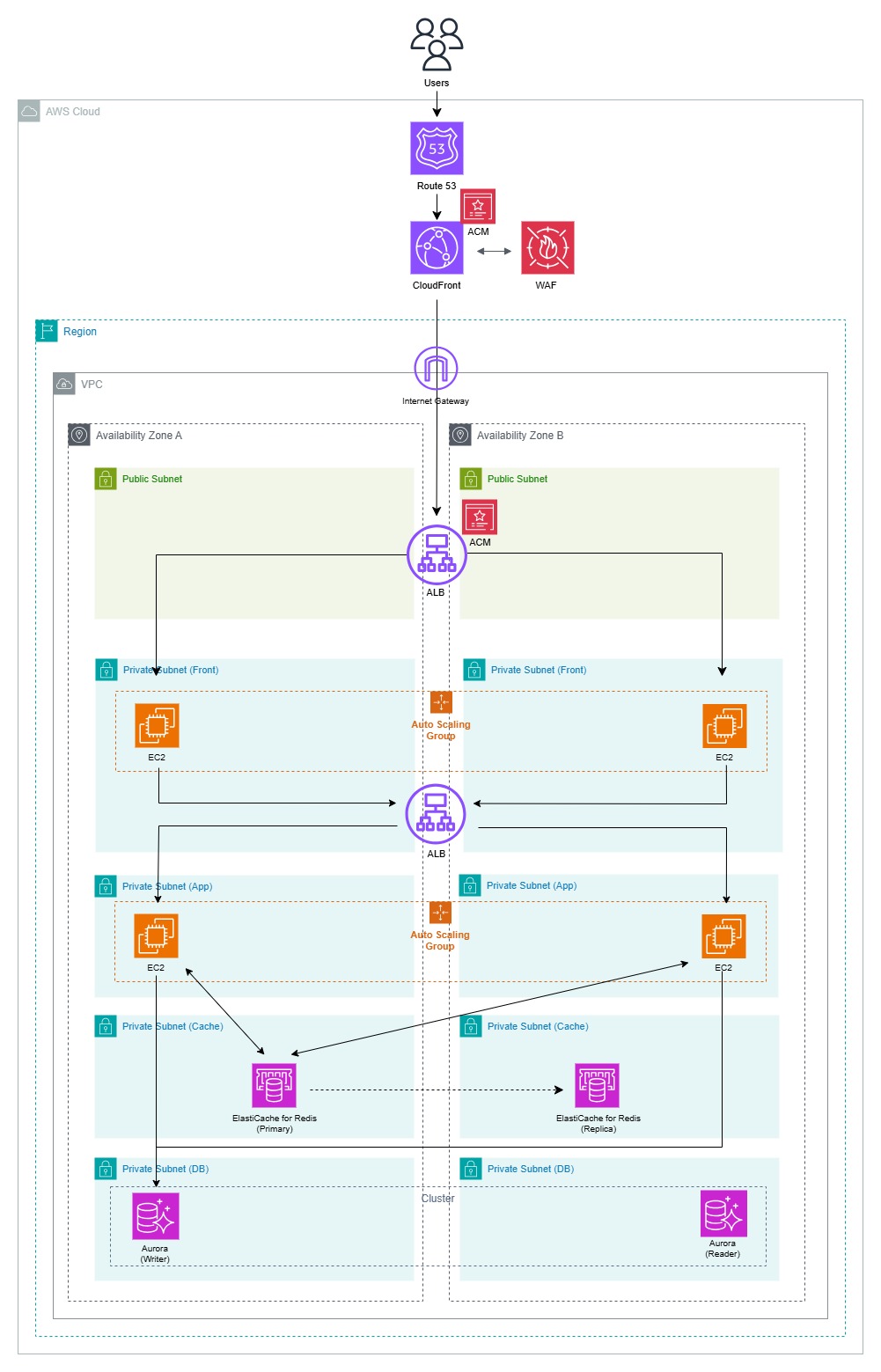

EC2＋Auroraの構成
| 全体構成 | AWS上に構築された高可用性を持つマルチAZ構成の三層Webアプリケーション（EC2+Aurora） |
| データ層 Private Subnet(DB)(各AZに配置) | Aurora(Writer): 書込・読取 Aurora(Reader): F/O用 |

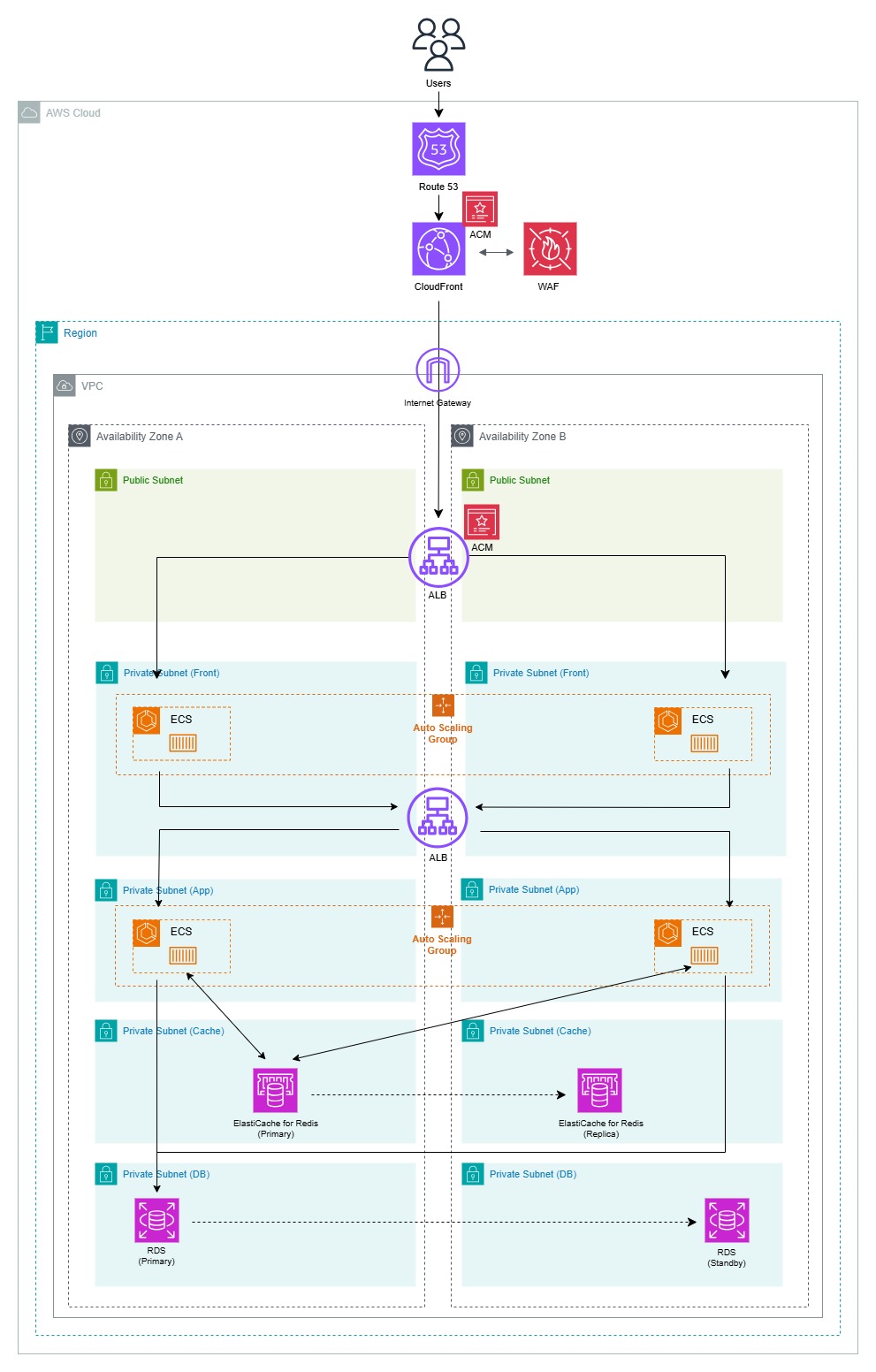

ECS＋RDSの構成
| 全体構成 | AWS上に構築された高可用性を持つマルチAZ構成の三層Webアプリケーション（ECS+RDS） |
| プレゼンテーション層 Private Subnet(Front)(各AZに配置) | ECS × 2(各AZに配置) Auto Scaling Groupで管理 |
| アプリケーション層 Private Subnet(App)(各AZに配置) | ECS × 2(各AZに配置) Auto Scaling Groupで管理 |
